1 、用途

我公司生產的 BGKT 防爆柜式空調機(以下簡稱空調機) ，產品性能執行 GB/T7725《房間空氣調   節器》和 GB5956《房間空調器電氣設備安全要求》標準的規定，經各項檢驗合格。防爆要求是   根據 GB/T3836.1—2021《**性環境 第1 部分：設備 通用要求》、GB/T3836.2—2021《**性環境 第2   部分：由隔爆型外殼 “d”保護的電氣設備 》、GB/T3836.2-2010 《**性環境 第3 部分：由增安外殼“e” 保護的電氣設備》、GB/T383**--2021《**性環境 第4部分：本質安全型“i”保護的設備》、GB/T3836.9-2021   《**性環境 第9 部分：由澆封型“m”保護的設備》 、GB/T3836.15-2021 《**性環境 第15 部分：電   氣設備的設計、選型和安裝》的規定將室內機組制成防爆結構，經國家授權的質量監督檢驗部門檢   驗合格，其防爆標志為 Ex db eb ib mb IIC T4 Gb 。本空調機主要適用于石油、化工、冶金、制藥   和國防工業等空氣中存在**性氣體或粉塵混合物的自封閉的室內空間環境作為凈化空氣和調

節氣溫（降低溫度或升高溫度）之用。

2 、型式及技術參數

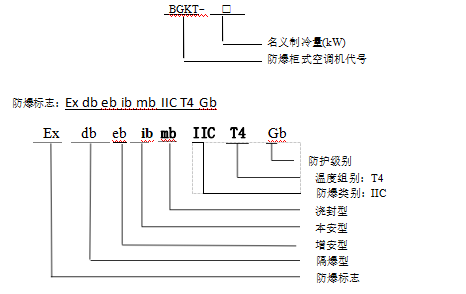

2 ．1  空調機型號及防爆標志的含義

2 ．2  主要技術參數見表 1。

上述性能參數按 GB/T17758- 1999 標準要求測定，其中制冷量、制熱量、噪聲指標均為出廠前測； 規格參數若有變更，則以機上銘牌提供的數據為準。

3 、安裝場所

3 ．1  空調機在下列環境條件能正常工作：

a ． 海拔高度不超過 2000m；

b ． 環境溫度：制冷時，室內 17℃~32℃ , 室外 18℃~43℃ ,

制熱時，室內不高于 30℃ , 室外-7℃~+24℃;

c ． 空氣相對濕度：*潮濕月份，月平均*高相對濕度不大于 90%；

同時該月份月平均*低溫度不高于+25℃;

d ． 具有輕微腐蝕性氣體存在的環境；

e ． 無劇烈振動和沖擊的地方；

f．無灰塵和水浸襲的清潔環境中。

g．具有ⅡA 、 ⅡB 類 T1~T4 組**性氣體（或液體、蒸汽） 的 1 區、2 區危險場所或 A21 區、A22 區；**性粉塵環境。

3 ．2  空調機應由有資格的安裝技術人員按本說明書的安裝說明正確安裝。

3 ．3  安裝前應檢查電源電壓，及環境條件是否與銘牌上要求一致。

3 ．4  空調機的安裝地點應避開油煙，熱幅射，潮濕等不良環境的影響。

3 ．5  室外機的安裝地點應避開潮濕、海水、風、雨、 日 曬等直接浸襲的地方，必要時應采取予 防措施。

4  電路安裝要求及電氣原理

4 ．1  空調機采用銅芯電纜或鋼管配線，具體應由銷售商或有資格的電工安裝施工。

4 ．2  空調機所設的內外接地端子應可靠接地。

4 ．3  空調機的電源開關如果安裝在同一環境中，應采用相適應的防爆產品。

4 ．4  空調機使用前，需接通電源予熱至少 1-2 小時，并應一直接通電源，除非較長時間不使用 本空調機。

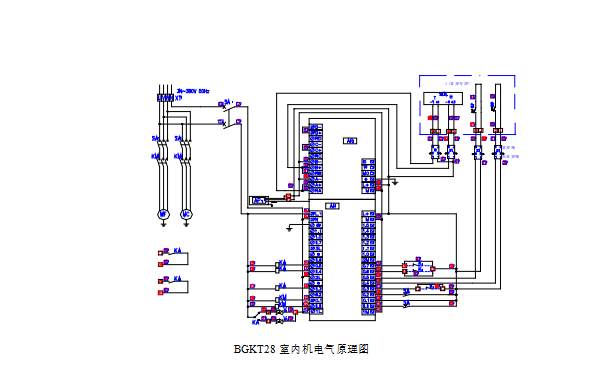

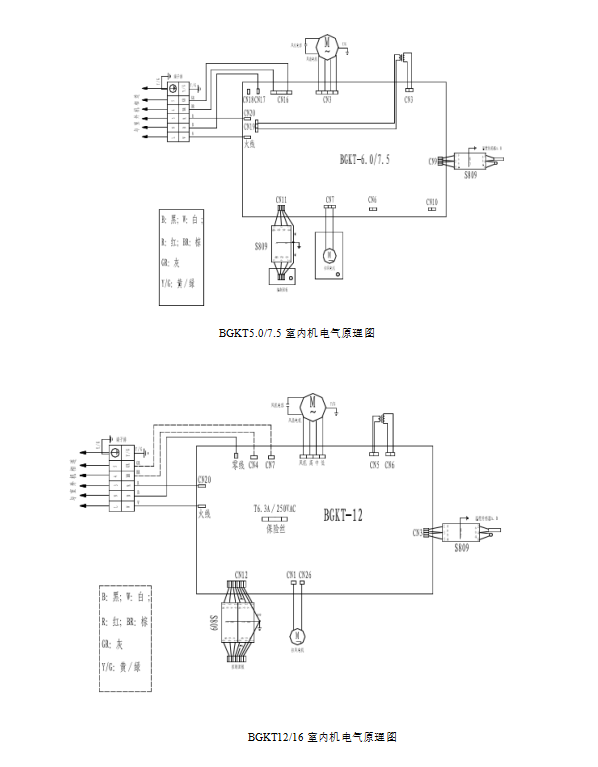

4 ．5  空調室內機電氣原理圖

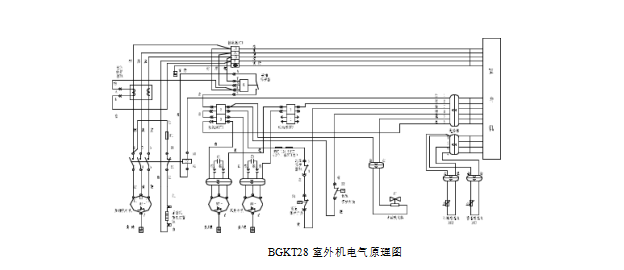

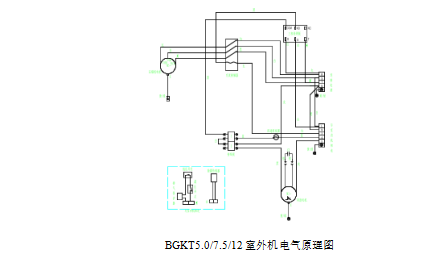

4 ．6  空調室外機電氣原理圖

5  使用安全須知

5 ．1  使用本空調機之前，請認真閱讀本說明書，如有不解的問題請向銷售商請求幫助。

5 ．2  不要采用電源開關直接啟動或關閉空調機，應在接好電源后，采用本空調機安裝的開關鍵 來啟閉空調機。

5 ．3  不要在空調機進出風口塞進東西，這是很危險的。

5 ．4  不要帶電打開外殼的門或蓋。如果需要打開檢查或維護時應事先切斷電源開關。

5 ．5  引入隔爆型電氣控制箱的電纜*小外徑為Φ1 0mm，在進線口處須用密封圈密封，各電纜 引入裝置密封圈老化變質應入時更換。密封圈材料為 XH-2 1 , 其邵爾氏硬度4 5~5 5 , 并 按 GB3836.1 的規定老化試驗合格。安裝時注意用壓緊螺母壓緊密封圈，保證引入裝置密封可靠。

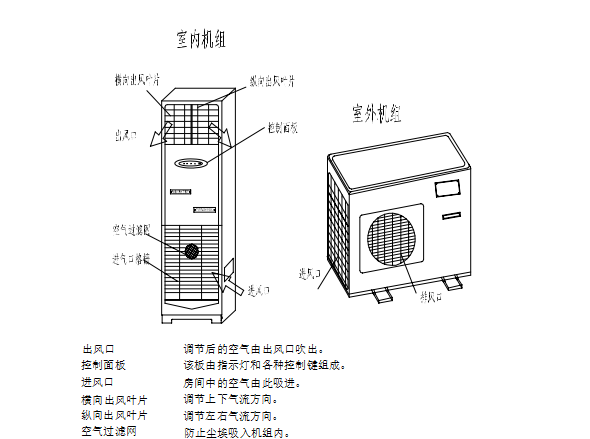

6  部件名稱

本空調機由室內機與室外機組成，室內、外機均為防爆產品。室內機主要由隔爆型電動機、 本安型控制面板和隔爆型電氣控制箱組成。室外機主要由澆封型防爆壓縮機、熱交換器、防爆四 通電磁閥、澆封型壓力開關和隔爆型電動機和隔爆型電氣控制箱組成。

詳情見下圖：

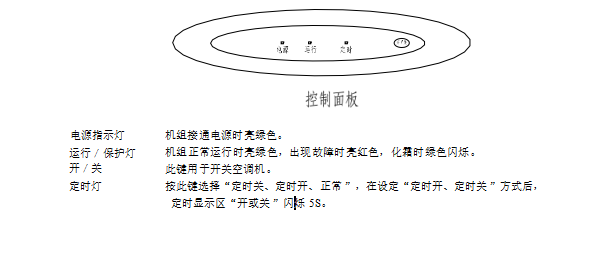

7 、本安型控制面板

8  風向調整

當機組運行時，選擇自動風向使縱向出風葉片自動擺動，配合手動調整橫向出風葉片，可使 冷（暖）氣流在室內均 HY 勻地分布。

注意：不要用手轉動垂直的葉片。

為安全起見，在清理設備時一定要先關機并切斷電源。

注意：出風口和導風片的清潔方法

?  不要用水潑洗機組。這樣會損壞內部零件并導致觸電的危險。

?  千萬不要用溶劑或烈性化學藥品，不要用很熱的水擦洗塑料外殼。

?  空調機使用一段時間后，出風口周圍及導風片上可能會變臟，此時可用粘有中性洗滌劑的濕毛巾清潔干凈。擦導風片時，小心別把葉片弄錯位。

注意：室外機組

?    有些金屬邊緣和冷凝器的翼片很鋒利，不正確的操作可能導致傷害，因此，在清理這些部分時要特別小心。

?    定期檢查室外機組出風口和進風口，看看它們是否被污物或油煙阻塞。

?    室外機組的內部盤管和其它零件也要定期清潔。請與銷售商或維修人員聯系。

維護保養：

閑置很長一段時間后，檢查室內和室外機組的進氣口和出風口，看看是否被阻塞，即須清理。 長時間閑置空調器之前  ?  讓風扇開轉半天，使內部干燥。

?  切斷電源，關掉斷路器。

?  室外機組的內部組成部分應定期檢查和清理。此種服務請與當?shù)劁N售商聯系。

9  故障的處理

9 ．1  如您懷凝空調機可能有問題時，請先關機，

在請求檢修人員檢修之前，先請檢查下列各點：

9.2  當空調機出現某些故障時，顯示器會顯示故障的類型

9.3  如問題仍不能解決，請與銷售商維修人員聯系，并告知產品型號及故障詳細情況。請勿自行 修理。

如有防爆部件方面的問題請本公司直接聯系處理。

9.4  以下現象不屬于故障:

a.    室內有不良臭味被吸入空調機，致使吹出的空氣難聞。

b.    當空調機開始運轉時，可以聽到制冷環流聲音。

c.    當空調機運轉或停止運轉時，可能聽到啊啪聲，此乃是機身因溫度變化而引起膨脹，使 其配件相接觸所產生的聲音。

d.    當空氣中相對濕度超過 85%時，空調器室內機組表面可能會有水珠出現。

?  不要阻塞機組的進出氣孔，否則設備將不能很好地工作，并可能補損壞。

?  不要讓陽光直射進屋，可使用遮陽百葉窗或窗簾，如果房間的墻或頂棚被陽光照熱了， 使房間涼下來將花費較長時間。

?  要經常保持空氣過濾器清潔（參見“維修保養和清潔 ”項）。 過濾器被阻塞將會削弱運轉的效果。

?  防止調溫后的空氣散失，關好窗、門和其它開口。

運行特性

?  除霜運行（冷暖型）

當空調機運行制熱模式時，室外熱交換器可能結霜，降低制熱能力，因此，空調機在結霜條 件下連續制熱運行一段時間后自動除霜，除霜過程中，室內機停止運行，除霜完畢后繼續運行。

?  防冷風功能（冷暖型）

在制熱模式下， 以下三種狀態如果室內熱交換器沒有達到一定溫度，室內風機不會啟動， 以防冷風吹出：

a.    制熱運行剛開始時

b.    化霜運行

? 3 分鐘保護功能

壓縮機停機 3 分鐘內不能啟動。

?  電氣防爆安全功能

a ． 室內機用隔爆型電氣控制箱，符合 GB/T3836. 1-2021、GB/T3836.2-2021、GB/T383**-2021 的規定，達到了 ExdIICT4 /Ex tD A21 IP65 T130 °c 要求。

b ． 風機電動機為隔爆型結構，符合 GB/T3836.2-2021 規定，達到了 ExdⅡCT4/ Ex tD A21 IP65 T130 °c 要求。

c ． RT1 、RT2 、操作面板及顯示面板在隔爆箱內，符合 GB/T3836.2-2021 規定，達到了 Exd ⅡCT4 要求。

10 使用與操作

a.    本空調機應設專人管理，使用和操作。

b.    進入隔爆型電氣控制箱的電源線另一端在危險場所時,應做相應的防爆處理。 c.    按國家標準 GB/T3836.15 的規定進行布線安裝。

d.    所有安裝工作未完成不能開電源。

e.    開機前應檢查電源是否正常，控制線路連接正確，所有電線連接牢固。機組接地是否良 好，制冷系統閥門是否已打開。

f.    接通電源，按開/關鍵開始試運行。

g.    按模式鍵，選擇等工作方式觀察機組運轉是否正常。

11  售后服務

如果你能按本說明書要求正確使用空調機，本空調機能長期保證使您感到滿意。萬一發生異常情況，請立即斷開電源開關，停止使用空調機，并與代理商聯系，他們將為您提供優質服務。

塑料外殼表面靜電危險，禁止磨擦、須用濕布清潔！

 12  貯存

空調機應貯存在干燥通風、無腐蝕性物質倉庫中。

13  隨機文件

a  產品合格證一份；

b  產品使用說明書一份；
